テイクアップワインダーガイド: Jiaxing Shengbang 高性能ワインディング ソリューション

高速合成繊維ラインの巻き取りワインダーを評価している場合、結論は明らかです。 嘉興盛邦機械設備有限公司 ワインダーを巻き取る 最大 7,000 m/min の機械巻取り速度に耐え、端切れ率を大幅に低下させ、HMLS タイプのナイロン糸を製造できます。 このガイドでは、生産管理者向けに、タイプの選択、主要なパラメータ、設置、メンテナンス、最新の自動巻き取りワインダーにアップグレードするための ROI ケースについて説明します。

合成繊維生産におけるテークアップワインダーの重要な役割

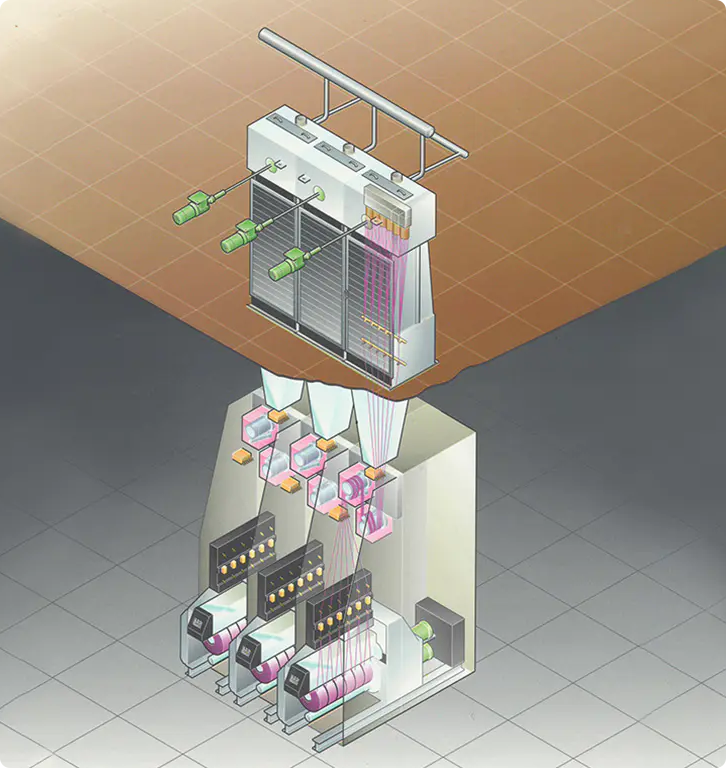

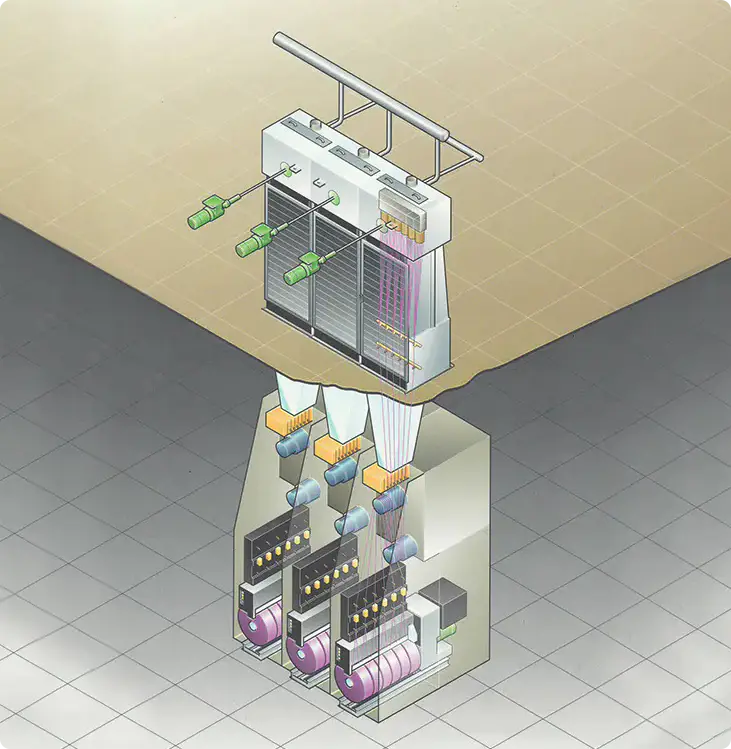

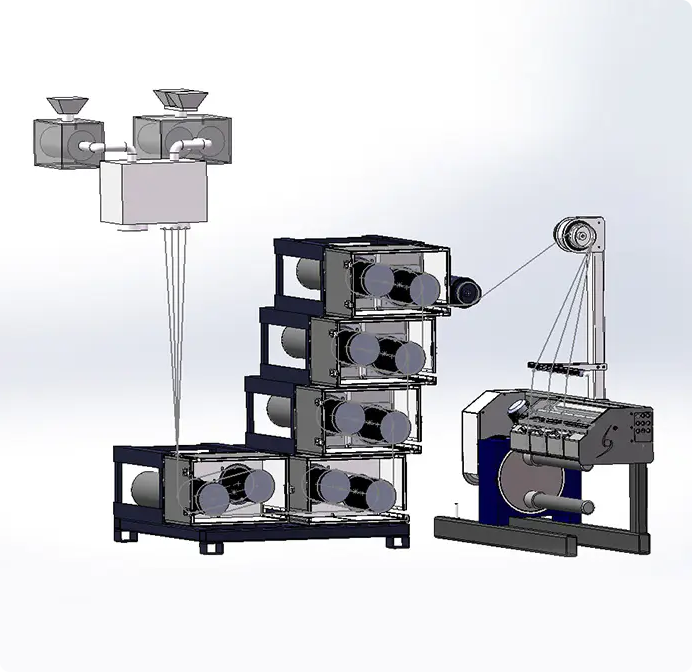

巻き取りワインダーは、すべての溶融紡糸ラインで最後に稼働するステーションです。その仕事は、スピンパックによって設定されたライン速度で溶融押し出されたフィラメントを受け取り、幾何学的に正確なパッケージを構築し、そのパッケージを欠陥なく下流のテクスチャリング、整経、または織機に渡すことです。

最も一般的な 3 つのアプリケーション コンテキストは、それぞれ異なる要求を課します。

• POY（部分配向糸） — ライン速度 2,800 ～ 3,500 m/分。ドロー能力を維持するには、一貫したクロスワインディング角度が必要です。

• FDY（全延伸糸） — 速度は 4,500 ～ 6,000 m/分に達します。結晶方位のばらつきを防ぐために、超安定した張力が必要です。

• スパンデックス / エラスタン — 低速 (600 ～ 1,200 m/min) ですが、張力変動に対する感度が非常に高い。リボン巻き防止は重要です。
• BCF / カーペット糸 — 嵩高連続フィラメント。最大300mmの大径パッケージに対応し、低速で高トルクが必要となります。

業界のベンチマークは次のことを示しています ワインダーの適合が不十分であると、エンド破損イベント全体の 35 ～ 55% が発生します。 溶融紡糸ライン上 (CIRFS、2024 メンバー データ)。正しく指定された自動巻取りワインダーに投資すると、通常、そのシェアは 8% 未満に減少します。

一般的な巻き取りワインダーのタイプの比較

産業用ファイバーの製造では、3 つの基本的な巻き取り形状が使用されます。以下の表は、選択を絞り込むのに役立つ重要な違いをまとめたものです。

3,000 m/分を超えるラインを稼働しているほとんどの POY および FDY 生産者にとって、 タレット式自動巻取機は業界標準です 10 年間の資産耐用年数にわたって最高の総所有コストを実現します。

Jiaxing Shengbang 巻き取りワインダー: 製品のハイライトと仕様

Jiaxing Shengbang Mechanical Equipment Co., Ltd. は、2003 年以来、巻き取りワインダーと補助紡糸装置を製造してきました。現在の主力自動巻き取りワインダー シリーズは、合成繊維のあらゆる用途をカバーしています。主要な技術仕様を以下の表にまとめます。

Jiaxing Shengbang は、公開されている仕様以外にも、次の 3 つの文書化された顧客の成果を通じて差別化を図っています。

• 浙江省のPOYプロデューサー（2023年） — 96 ポジションライン全体で SB-TW6 シリーズに切り替えた後、工場では 100 万メートルあたりの端部破損イベントが 42% 減少したことを記録し、シフトごとに 1 人の玉揚げオペレーターを削減しました。
• 福建省のナイロン 6 施設 (2022 年) — 精密張力閉ループ制御により、パッケージ内のデニール変動が CV 1.8% から CV 0.7% に削減され、下流の製織効率が直接向上します。
• カスタム スパンデックス ワインダー (2024) — Jiaxing Shengbang は、江蘇省の顧客向けにリボン防止ソフトウェアを備えた表面巻きのバリアントを設計し、6 か月の評価期間にわたってリボン巻きの欠陥ゼロを達成しました。

すべての Jiaxing Shengbang 自動巻き取りワインダー ユニットは、ご要望に応じてカスタム スピンドル間隔、ボビン チューブ仕様、および既存のプラント レベルの SCADA システムとの統合をサポートしています。

適切な巻き取りワインダーの選び方: 実践ガイド

巻き取りワインダーを指定する場合は、次のチェックリストを使用してください。各決定ポイントを順番に検討します。初期の選択が後の選択を制約します。

選択チェックリスト

1. 繊維の種類とデニール範囲 — ポリマー (PET、PA6、PP、スパンデックス) とデニール範囲 (FDY の場合は 30 ～ 150 D) を決定します。これにより、トラバース システムの張力感度と摩擦限界が決まります。
2. 最大回線速度 — 10 ～ 15% の安全マージンを持って、ワインダーの定格速度をスピン ポンプのスループットに合わせます。 4,500 m/min のラインには、少なくとも 5,000 m/min の定格を持つワインダーを使用する必要があります。
3. 必要なパッケージ重量とボビン形式 — 標準の POY パッケージは 5 ～ 10 kg です。 BCF パッケージは 25 kg に達する場合があります。チューブ内径をご確認ください（47mm、54mm、76mm、110mmが共通）。
4. 自動化レベル — シフトの人件費を評価します。シフトあたりの人件費が 80 米ドルを超える場合、または 3 シフトを実行する場合、自動タレット巻き取りワインダーは通常 18 か月以内に回収できます。
5. トラバース機構 — 溝付きドラムトラバースは標準速度に適しています。 4,000 m/min を超える速度での高精度カムトラバースまたは電子トラバースが必要な場合、またはリボンの巻き取りを防止する必要がある場合。
6. 統合要件 — 制御バス プロトコル (Profibus、EtherNet/IP、Modbus TCP) と、ワインダーが上流のゴデットからリアルタイムの速度信号を受信する必要があるかどうかを確認します。
7. 設置面積と天井の高さ — 8 つのスピンドル位置を備えたタレットワインダーには、ユニットあたり約 1,200 mm × 900 mm の床面積が必要です。天井の高さは、完全なボビンのドオフアークを許容する必要があります (最小クリアランス 2,400 mm)。

推奨される構成例

PET を実行する一般的な 48 ポジション FDY ライン (例: 速度 4,200 m/min) の場合、Jiaxing Shengbang スピンドル タレット、AC サーボ、電子トラバース、Siemens HMI が推奨構成です。 5,000 m/分を超えるライン、またはデニール CV が主要な品質 KPI であるラインの場合、Jiaxing Shengbang が設計したカスタマイズされたタレットにアップグレードすることが最良の選択です。

テイクアップワインダーの設置、試運転、日常の操作

正しく取り付けることは、長期にわたる巻線の品質に直接影響します。試運転中は次の手順に従ってください。

1. レベリング — 精密水準器 (精度 ≤0.02 mm/m) を使用して、スピンドル軸が水平であることを確認します。傾きが 0.05 mm/m を超えると、軸方向の糸の移動や円錐状のパッケージが発生します。
2. ゴデットとの位置合わせ — 最後のゴデットからトラバース ガイドまでの糸道は、トラバース面内で 0° ± 0.5° の角度でワインダーに入る必要があります。位置ずれはエッジの蓄積を引き起こします。
3. 初張力校正 — 空のボビンをロードし、ターゲット速度の 50% でスピンドルを実行し、ロードセルの出力をインラインに配置された校正済みの張力計と比較します。 2 つの測定値が標準範囲内で一致するまでサーボ ゲインを調整します。
4. ドフサイクルテスト — 糸を通す前に、糸を使わずに自動ドオフサイクルを一定回数 (10 回など) 実行します。タレットのインデックス作成時間を確認し、各サイクルでキャッチャー ブレードがきれいに噛み合っているかどうかを確認します。
5. 最初の生産実行パラメータ — 目標速度の 80% で開始します。接触ロール圧力を次のように設定します。 POY の場合は 12 ～ 15 N または スパンデックスの場合は 8 ～ 10 N 。張力の読み取り値とパッケージの形状を監視しながら、5% ずつ速度を上げます。

日常の運用のベストプラクティス

• トラバース ガイドの摩耗を毎日点検してください。溝の深さが安全基準を超えた場合は、糸の擦り傷を防ぐために交換してください。
• 各シフトの開始時に HMI 張力傾向ログを確認します。ベースラインからの安全しきい値を超える偏差は、ベアリング、ベルト、またはガイドに問題があることを示しており、エンドブレークを引き起こす前に調査する必要があります。
• コンタクトロールの表面を清潔に保ちます。高デニールラインでは定期的に (例: 2 時間ごとなど)、圧縮空気を適用してハエと仕上げ残留物を除去します。

メンテナンス、サービス、トラブルシューティング

体系化されたメンテナンス スケジュールは、テイクアップ ワインダーの耐用年数を延ばす最も費用効果の高い唯一の方法です。 Jiaxing Shengbang は、1000 台を超える設置ユニットのフィールド データに基づいて、次の間隔を推奨します。

定期メンテナンス計画

• 毎日: きれいなトラバース溝。張力の読み出しを確認します。ドフアームの動きを検査します。
• 毎週: スピンドルベアリングを潤滑します (ISO VG 32 スピンドルオイル、スピンドルあたり 0.5 ml)。コンタクトロールドライブのベルトの張力を確認します。 HMI 画面を清掃し、アラーム ログを確認します。
• 毎月: 完全なスピンドル振れチェック (最大公差: 0.008 mm TIR);タレット固定ボルトのトルクチェック。サーボドライブのパラメータを試運転記録と照合して検証します。
• 毎年: スピンドルベアリングを交換します (ドイツ ESKY により認可され、Jiaxing Shengbang により製造)。トラバースカム機構を再構築します。サーボモーターの完全な電気絶縁テストを実行します。

一般的な障害と解決策

• リボン巻き（コイルオーバーレイ） — 原因: トラバース比が整数付近にロックされています。解決策: アンチパターニング (ステップ精度) ソフトウェア パラメーターを有効にします。トラバース速度を±0.3%調整します。
• パッケージ上のエッジビルドアップ — 原因: ガイドの位置ずれまたはトラバース溝の摩耗。解決策: スレッドパスを再調整します。溝深さが0.15mmを超える場合はトラバースガイドを交換してください。
• 張力ハンティング（振動張力読み出し） — 原因: サーボゲインが高すぎるか、接触ロールベアリングの摩耗。解決策: P ゲインを 10% 削減します。接触ロールの振れを測定します。振れが0.02mmを超える場合はベアリングを交換してください。
• Doff 失敗 / 転送失敗 — 原因: キャッチャーブレードの摩耗またはタレットのインデックス速度の低下。解決策: ブレードを交換してください。油圧またはサーボ圧力が仕様を満たしていることを確認します (油圧システムの場合は通常 ≥6 bar)。
• 円錐形パッケージ — 原因: スピンドルの傾きまたは不均一な接触圧力。解決策: スピンドルを再レベル調整します。校正されたフォースゲージを使用して、パッケージ幅全体にわたる接触ロール圧力の均一性を確認します。

嘉興盛邦の推奨スケジュールレポートに従った工場 14,000 稼働時間を超える平均故障間隔 (MTBF) SB-TW シリーズのワインダーでは、計画外のダウンタイムが発生する前に、約 19 か月間 3 交代で連続稼働します。

テイクアップワインダーが生産効率とコストに与える影響

最新の自動巻き取りワインダーの財務状況は、4 つの測定可能なレバーに基づいて構築されています。

• 労働力の削減: 手動玉揚げを備えた 96 ポジションの POY ラインには、シフトごとに 6 つの玉揚げが必要です (3 シフト = 18 FTE)。自動巻き取りワインダーにより、それが 1 シフトあたり 2 人 (FTE 6 人) に減ります。 年間約 180,000 ～ 320,000 米ドルの節約 現地の賃金率に応じて。
• 端部破損の無駄を削減: 4,000 m/分で稼働する 48 ポジション FDY ラインのエンドブレーク率を 1% 削減すると、1 日あたり約 720 kg の完成糸を節約できます (USD 3.50/kg、つまり)。 年間 920,000 米ドルを回収 .
• 一級品歩留まりの向上: より厳密な張力制御により、第一品質のパッケージ率が大幅に向上し、再粉砕量が大幅に削減され、顧客の受け入れ率が向上します。
• より高速なドオフサイクル: 2 秒の自動ドフと 45 秒の手動ドフでは、ポジションごとのダウンタイムが 96% 削減され、有効ライン稼働時間の追加の 0.4 ～ 0.8% に貢献します。

通常、これらの改善を組み合わせることで、 12 ～ 24 か月の全額回収期間 嘉興盛邦自動巻き取り機への投資は、ライン規模と現在のベースラインパフォーマンスに応じて異なります。

業界の動向と今後の展開

2025 年から 2028 年にかけて、4 つのテクノロジーの方向性がテークワインダーの設計を再構築します。

• 7,000m/分以上の速度 — 次世代の FDY プロセスは 7,500 m/min を目標としています。これを達成するには、空気静圧スピンドル ベアリング、カーボンファイバー製トラバース ロッド、およびタレット構造のアクティブ振動減衰が必要です。 Jiaxing Shengbang は現在、パートナー施設で SB-TW7 プロトタイプの実地試験を行っています。
• インライン品質モニタリング — レーザーベースのパッケージ直径センサーと AI による張力異常検出が標準になりつつあります。 Jiaxing Shengbang の SB-TW6 は、MES および AI 品質プラットフォームとの統合のための OPC-UA データ エクスポートをすでにサポートしています。
• エネルギー効率 — 回生サーボドライブは、減速段階中にブレーキエネルギーを回収します。高速自動巻き取りワインダ ユニットでは、従来のドライブと比較して、スピンドルあたりのエネルギー消費量を 8 ～ 12% 削減できます。
• コンパクトなマルチエンドワインダー — 光ケーブル強化糸や超極細デニールのマイクロファイバーの生産者によって、幅の狭い特殊ラインでの 12 エンドおよび 16 エンドのワインダーの需要が増加しています。

よくある質問 (FAQ)

Q1: テークアップワインダーと従来の巻き取り機の違いは何ですか?

巻き取りワインダーは紡績プロセスとインラインにあり、停止することなくライン速度で紡糸口金から糸を直接受け取る必要があります。従来の巻き戻し機は、すでに形成されたパッケージをオフラインで低速かつ可変速度で処理します。張力、速度、および玉揚げの要件は根本的に異なります。巻き取りワインダーは、連続生産条件下で 2,000 ～ 6,000 m/min で確実に動作する必要があります。

Q2: リボン巻き（コイル重ね）を防ぐ​​テンションのコントロールはどのようにしていますか？

リボンの巻き付けは、トラバース比が有理分数に等しいかそれに近づくと発生し、連続する層が同じらせん上に着地します。解決策は、コイルのオーバーレイを防ぐためにトラバース速度比を少量 (通常 ±0.1 ～ 0.5%) ずつ継続的にディザリングするステップ精度 (またはアンチパターニング) アルゴリズムです。 Jiaxing Shengbang のテイクアップ ワインダー ユニットでは、これは HMI で設定可能なパラメータです。標準 POY の推奨ディザ範囲は ±0.25% です。

Q3: 設置と試運転にはどのくらい時間がかかりますか?また、オンサイト サポートは利用できますか?

標準的な 8 スピンドル テイクアップ ワインダーの設置には、調整、ケーブル配線、生産試用を含めて、少なくとも 3 ～ 5 営業日が必要です。 Jiaxing Shengbang は、中国本土でのオンサイト試運転のために工場エンジニアを派遣します。海外での設置は、東南アジア、南アジア、トルコの認定現地サービス パートナーを通じてサポートされます。

Q4: 同じ巻き取りワインダーで POY と FDY の両方を実行できますか?

原理的には、同じハードウェア プラットフォームで両方のタイプの糸を巻き取ることができますが、製品を切り替える際には、張力設定値、接触ロール圧力、およびトラバース角度を再パラメータ化する必要があります。 Jiaxing Shengbang は、HMI にレシピ ストレージ (最大 50 の名前付き製品プログラム) を提供しており、速度範囲に互換性がある場合、1 台のマシンで POY プログラムと FDY プログラムを簡単に切り替えることができます。

Q5: スペアパーツのリードタイムはどれくらいですか?

Jiaxing Shengbang は、現行のすべての生産モデルについて、最低 2 年間のスペアパーツ在庫保証を維持しています。消耗品 (シフト フォーク、トラバース ガイド、チャック、ベアリング) は在庫にあり、同じ週に発送されます。スピンドル ベアリング キットとサーボ ドライブ モジュールは通常、海外から 5 ～ 7 営業日以内に発送されます。

結論

適切な巻き取りワインダーを選択することは、繊維生産者が行う機器の決定において最も重要な要素の 1 つです。 ワインダーのタイプ、速度定格、自動化レベルの選択は、人件費、エンドブレイク率、最高品質の歩留まり、そして最終的には生産される糸 1 キログラムごとの収益性を直接決定します。

Jiaxing Shengbang Mechanical Equipment Co., Ltd. は、POY ライン用のエントリーレベルから FDY 用の高速プラットフォームに至るまで、文書化されたフィールドパフォーマンスデータ、オンサイトでの試運転サポート、および保証されたスペアパーツのサプライチェーンに裏付けられた、あらゆる種類の自動巻取りワインダーを提供しています。

新しい紡績ラインを指定する場合でも、老朽化し​​た巻き取りワインダー装置をアップグレードする場合でも、既存設備の慢性的な品質問題のトラブルシューティングを行う場合でも、Jiaxing Shengbang 技術チームは、お客様の特定のファイバーの種類、ライン速度、自動化の目標に合わせた詳細な提案を提供できます。

お問い合わせ 嘉興盛邦機械設備有限公司 ワインダーの選択に関するコンサルティング、詳細な技術データシート、または工場訪問の手配をリクエストします。公式 Web サイトにアクセスするか、セールス エンジニアリング チームに直接連絡して、生産要件について話し合い、カスタマイズされたテイクアップ ワインダーの推奨事項を受け取ります。
