ダイナミック メルト ミキサー: 動作原理、種類、選択ガイド

あ ダイナミックメルトミキサー は、化学繊維紡績ラインやプラスチック加工ラインにおけるポリマー溶融物の均一なブレンドを達成するための最も効果的なソリューションです。静的な代替手段とは異なり、モーター駆動の回転要素を使用して溶融物を積極的に剪断して分散させ、 粘度差が高くても優れた混合均一性 。マスターバッチを紡糸プロセスに直接組み込むメーカーにとって、事前配合の必要性がなくなり、リアルタイムでの色または添加剤の添加が可能になり、すべての紡糸口金位置で一貫した結果が得られます。

この記事では、ダイナミック メルト ミキサーの仕組み、技術仕様、スタティック ミキサーとの比較、どのような用途に使用できるか、生産要件に適した構成を選択する方法について説明します。

ダイナミック メルト ミキサーとは何ですか、またその仕組みは何ですか?

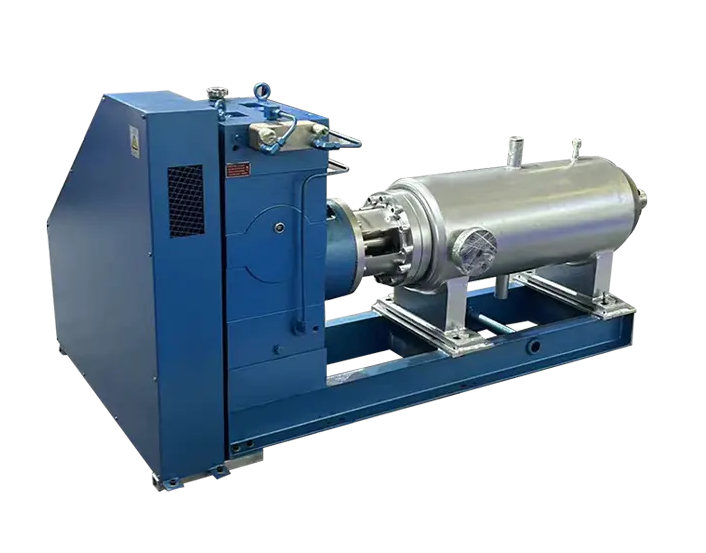

あ dynamic melt mixer is a powered inline mixing device installed directly within the polymer melt flow path — typically between the extruder and the spinning pump. It consists of a heated chamber housing a rotating mixing rotor driven by an external motor. As the melt passes through, the rotor generates repeated shear, elongation, and distributive flow patterns that break up concentration gradients and create a molecularly uniform blend.

核となる動作原理は、次の 3 つの同時メカニズムに依存しています。

• 分配混合 — ローターは溶融ストリームを分割および再結合して、添加剤またはマスターバッチ粒子を断面全体に均一に広げます。
• 分散混合 - ローターとステーターのギャップにかかる高いせん断力により、顔料または機能性添加剤の凝集体が細かく安定した分散液に分解されます。
• 熱的均質化 — 活発な流れにより熱成層が防止され、各紡糸位置に入る溶融温度が均一になります。

回転速度は独立して制御可能 (通常は最大 50r/min) なので、オペレーターは押出機や定量ポンプの設定を変更せずに混合強度を調整できます。この分離された制御は、溶融スループットを一定に保つ必要がある直接紡糸ラインにおいて重要な利点です。

技術仕様と構成オプション

ダイナミック メルト ミキサーは、さまざまな生産スケールに合わせて、幅広いサイズと圧力定格で利用できます。次の表は、標準の構成パラメータをまとめたものです。

最も広い直径モデル (250 ～ 300 mm) は、1 日あたり数十トンを処理する大規模な POY または FDY ラインに適しています。一方、コンパクトな 25 ～ 50 mm のユニットは、パイロット紡績機や特殊繊維の研究開発セットアップで一般的に使用されます。 圧力定格は下流の紡糸ポンプ入口圧力と一致する必要があります — このパラメータのサイズを小さくすると、シールの劣化や計画外のダウンタイムが発生する一般的な原因になります。

動的メルトミキサーと静的メルトミキサー: 主な違い

ダイナミックミキサーとスタティックミキサーの両方がポリマー溶融ラインで使用されますが、それらは異なるニーズに対応します。この違いを理解することは、エンジニアが要求の厳しいマスターバッチ追加タスクで過小仕様の機器を使用することを避けるのに役立ちます。

マスターバッチ濃縮物 (通常、主ポリマー流の 2 ～ 5% を添加) を高粘度の PET または PA 溶融物にブレンドする必要がある直接紡糸用途では、 スタティックミキサーだけでは、染料が重要な生地に必要な 0.5 未満の ΔE 色偏差を確実に達成することはできません。 。ダイナミック メルト ミキサーは、スループットの変動に関係なく、十分なせん断を生成することでこのギャップを埋めます。

化学繊維およびプラスチック加工における主な用途

ダイナミック メルト ミキサーは、複数のポリマー処理環境にわたって使用される多用途の装置です。最も要求が高く価値の高い用途は、インラインでマスターバッチを添加する溶融直接紡糸ですが、より広範な産業用途にも役立ちます。

マスターバッチ添加による溶融直接紡糸

このセットアップでは、サイドストリーム押出機が色または機能性マスターバッチを溶融し、それをメインの PET、PA、または PP 溶融パイプに注入します。次に、ダイナミック ミキサーは、混合ストリームをスピニング ビームに到達する前に均質化します。これにより、チップ染色や事前混合チップが不要になり、原材料在庫の複雑さが軽減され、迅速な色切り替えが可能になります。これは、特殊糸の短ロットを生産する場合に重要な利点です。

の生産ライン FDY、POY、HOY フィラメント糸 すべての人がこのアプローチの恩恵を受けます。マルチポジションビーム内のすべての紡糸口金にわたる一貫した色のパフォーマンスは、最初の紡糸口金パックから最後の紡糸口金パックまで均一な濃度を維持するミキサーの能力に完全に依存します。

機能性繊維の製造

難燃剤、UV 安定剤、抗菌剤、IR 吸収フィラーなどの機能性添加剤は、別個の配合ステップではなく紡糸段階で組み込まれることが多くなっています。これらは多くの場合、 ベースポリマーとの粘度および密度の大きな違い 、アクティブな混合が不可欠になります。ダイナミックメルトミキサーは、添加剤の分散が一貫した機能性能に必要な閾値を満たすことを保証します。たとえば、繊維の光沢を制御するための均一な TiO2 分布や、医療グレードの繊維製品の一貫した抗菌剤の添加などです。

フィルム押出およびインク加工

繊維紡糸以外にも、ダイナミックメルトミキサーはキャストフィルムライン (BOPP、BOPET など) で使用され、フィルム幅全体にわたる均一な顔料分布が光学品質にとって重要です。顔料の配合量が多いインク配合物でも、特にフラッシングの無駄を最小限に抑えてカラー バッチを切り替えるときに、ダイナミック ミキサーが提供する分散せん断の恩恵を受けることができます。

ラインに適したダイナミック メルト ミキサーを選択する方法

ダイナミック メルト ミキサーを選択するには、5 つの重要なパラメーターをプロセス条件に適合させる必要があります。サイズが大きすぎると、不必要に機械が複雑になり、エネルギーが消費されます。サイズが小さすぎると混合品質が損なわれ、シールが破損する危険性があります。

1. スループット容量: 定格容量がメルトラインの最大生産速度と一致するモデルを選択してください。マルチポジション紡糸ビームの場合は、1 つの紡糸口金位置だけでなく、すべての紡糸口金位置からの合計メルト フローを考慮してください。
2. 使用圧力: 通常およびピーク時の生産条件下で、ミキサー入口の溶融圧力を測定します。長年の連続運転にわたってシールの完全性を確保するには、ピーク動作圧力より少なくとも 20% 高い圧力定格を選択してください。
3. ポリマーの種類と粘度: 高粘度の溶融物（工業用糸用の高 IV PET など）には、より大きなローター直径とより高い駆動力が必要です。加工温度でのナイロン 6 などの低粘度の溶融物では、より小さな構成が可能になる場合があります。
4. 加熱方法： 電気加熱は設置が簡単で、ほとんどの標準的なファイバー回線に適しています。オイル加熱は、ミキサー本体に沿ってより均一な温度分布を提供し、熱に敏感なポリマーを処理する場合、または正確な溶融温度制御 (±1°C 以上) が必要な場合に推奨されます。
5. マスターバッチ添加率： 添加率が高い (5% 以上)、またはベースポリマーとの粘度差が大きいマスターバッチでは、より集中的な混合が必要です。より大きな直径のモデルとより高い回転速度能力が有利です。

あ useful selection checkpoint: if your masterbatch addition stream is less than 3% of main melt flow and the polymer pair has similar viscosity, a mid-range diameter unit at moderate rotation speed will typically suffice. If you are dosing functional additives above 5% or blending incompatible polymer grades, 次に大きい直径クラスを選択し、駆動力が最大トルクの 70 ～ 80% で連続使用を維持できることを確認します。 .

設置、操作、およびメンテナンスに関する考慮事項

適切な設置と定期的なメンテナンスは、ダイナミック メルト ミキサーの耐用年数と混合性能に直接影響します。以下の実践は、ほとんどの工業用ポリマー溶融ラインに適用されます。

インストールのベストプラクティス

• ミキサーをマスターバッチ注入点にできるだけ近づけて配置し、回転ポンプ前の混合されない流れの長さを最小限に抑えます。
• ミキサーの加熱ゾーンが隣接する溶解パイプのプロセス温度と一致していることを確認します。5°C を超える温度の不連続性により、局所的な粘度変化が発生し、混合効率が低下する可能性があります。
• 機械的ノイズがメルトストリームや回転ビーム構造に伝わるのを防ぐために、ドライブユニットを防振して取り付けてください。
• すべてのフランジ接続が選択した圧力クラスに対して定格されていること、およびガスケットの材質がポリマーおよび加工温度に適合していることを確認してください。

起動とシャットダウンの手順

• あlways bring the mixer body to full process temperature before starting the drive motor. Starting rotation in cold, high-viscosity melt risks overloading the drive and damaging rotor seals.
• 起動中に回転速度を徐々に上げます。上流で圧力スパイクが発生する可能性があるため、動作速度に直接急上昇することは避けてください。
• 計画停止中は、混合されていない材料がチャンバー内に閉じ込められるのを避けるために、メルトフローを切断する前に回転速度を下げてください。

定期的なメンテナンスのポイント

• メカニカルシール: 計画されたメンテナンス停止ごとに検査してください (連続運転の場合は通常 3 ～ 6 か月ごと)。シールの摩耗は最も一般的な故障モードであり、研磨顔料や充填剤によって加速されます。
• ロータークリアランス: ローターとステーターの壁の間のギャップが元の仕様と一致していることを確認します。過度の摩耗により、明らかなアラームが発生することなく、せん断速度と混合品質が低下します。
• 暖房システム: オイル加熱ユニットの場合は、四半期ごとにオイルの品質と流量を確認してください。劣化した熱媒オイルは温度の均一性を低下させ、局所的なポリマーの劣化を引き起こす可能性があります。
• 駆動方式： 定期メンテナンス間隔ごとに、ギアボックスのオイル、カップリングの調整、およびモーターの電流引き込みを確認してください。一定のプロセス条件でモーター電流が継続的に増加する場合は、通常、溶融粘度の増加またはローター アセンブリの機械的問題を示しています。

ダイナミック メルト ミキサーを統合することによる生産上の利点

これまで前染色チップや下流ブレンドに依存してきた紡績生産者にとって、直接紡糸構成のダイナミック メルト ミキサーに切り替えることで、生産性と品質が目に見えて向上します。

• 原材料在庫の削減: 事前に色分けされたチップを幅広くストックする必要はありません。 1 つの天然チップとさまざまなマスターバッチ濃縮物により、在庫に拘束される運転資金がはるかに少なくなり、同じ色のポートフォリオがカバーされます。
• より高速な色切り替え: ある色から別の色に切り替えるには、マスターバッチ分注ラインとミキサーをフラッシュするだけでよく、カラーチップを積んだ大型押出機をパージする必要はありません。適切に最適化されたシステムでは、切り替え時間は数時間から 30 分未満に短縮されます。
• 一貫した糸品質: 各紡糸口金パックに入る均一な溶融組成により、フィラメントの直径、強度、色がマルチポジションビームの全幅にわたって仕様内に収まることが保証され、仕様外のボビンのグレードアウトが減少します。
• 機能性繊維開発のための柔軟性: あdding new performance additives requires only introducing a new masterbatch stream, without reformulating the base chip or retooling the main extruder.
• キログラムあたりのエネルギーコストの削減: 別個の配合ステップを排除することで、ポリマーの加工履歴から 1 回の完全な加熱-冷却-加熱サイクルが削除され、全体のエネルギー消費が削減され、ポリマー鎖の熱劣化が制限されます。

ファストファッション市場やテクニカルテキスタイル市場に供給している企業は、色の機敏性とリードタイムの短縮が競争上の要件となるため、紡績ラインを停止することなく生産途中で色を切り替える能力が重要であると報告しています。 決定的な運用上の利点 これは、動的溶融混合装置への資本投資を正当化します。

ダイナミック メルト ミキサーに関するよくある質問

ダイナミック メルト ミキサーは、TiO2 やセラミック フィラーなどの研磨添加剤を処理できますか?

はい、ただしローターとチャンバーの材質は適切に選択する必要があります。モース硬度 5 を超える無機顔料および鉱物フィラーの場合、ローターとステーターの接触ゾーンには硬化鋼合金またはセラミックコーティングされた表面が推奨されます。普通の顔料の操作と比較して、シールのサービス間隔が短くなることが予想されます。メカニカル シールの検査を 6 か月ではなく 2 ～ 3 か月ごとにスケジュールします。

ダイナミックメルトミキサーは二成分繊維の紡糸に適していますか?

紡糸口金まで 2 つのポリマー流を分離したままにする必要がある二成分紡糸 (シースとコア、並列) では、ダイナミック ミキサーが、合流した流れではなく、それぞれの個別の流れに設置されます。これにより、各成分が二成分分配プレートに到達する前に内部で均一になることが保証されます。紡糸口金の前で 2 つの流れを混合すると、二成分構造の目的が無効になります。

回転速度はファイバーの品質にどのような影響を与えますか?

回転速度が高くなると、せん断強度が増加し、分配混合が改善されますが、せん断に敏感なポリマー (例: 特定のナイロン グレードや高 IV PET) に対する過度のせん断は、分子量の低下や鎖の切断を引き起こす可能性があります。各ポリマー添加剤システムには、測定可能な IV 低下なしに混合均一性が最大化される最適な回転速度ウィンドウがあります。これは通常、試運転中にさまざまなミキサー速度でのメルトフローインデックスまたは粘度測定によって確立されます。

ダイナミックメルトミキサー内の典型的な滞留時間はどれくらいですか?

滞留時間はチャンバーの容積とスループット レートによって異なりますが、熱による劣化を避けるために意図的に短く (通常は数秒から 1 分未満) に保たれます。 ダイナミックミキサーは、スタティックミキサーが達成するためにはるかに長い流路を必要とすることを数秒で達成します。 同等の混合作業に対してはるかにコンパクトになります。この短い滞留時間により、感熱性ポリマーへの熱履歴の蓄積も制限されます。
