紡糸用 PET フレーク乾燥機: なぜ rPET 繊維の製造にはより厳格な乾燥基準が必要なのか

リサイクル PET (rPET) フレークは、規制の圧力、ブランドの持続可能性への取り組み、バージン PET とリサイクル PET のコスト差の縮小によって、合成繊維紡績の原料としてますます一般的になってきています。しかし、rPET フレークを紡糸ラインに供給することは、バージンチップの単純な代替品ではありません。特に、下流プロセスがペレット化またはボトルグレードの押出成形ではなく溶融紡糸である場合、乾燥ステップは根本的に異なる制約の下で動作します。

この記事では、紡糸用の PET フレーク乾燥にはリサイクル ライン乾燥よりも厳しい水分管理が必要な理由、繊維の種類別の正しい目標は何か、紡糸統合型 rPET ラインにはどのような乾燥機構成が適切であるかについて説明します。 PETリサイクルラインで一般的に使用される乾燥機の種類の背景については、当社の資料を参照してください。 PETフレーク乾燥：リサイクルラインにとって重要な基準と技術 .

rPET フレークがバージン チップよりも要求の厳しい出発材料である理由

バージン PET チップは、定義された固有粘度 (IV) と最小限の汚染で制御された乾燥状態で重合プラントから到着します。 rPET フレークは、バージン チップには存在しない変数を導入するリサイクル プロセスから到着します。

• 初期水分が高く、予測が困難。 洗浄と機械的脱水後の rPET フレークには、通常 3 ～ 8% の残留水分が含まれています。これは、保管時の未使用のチップで通常見られる 0.2 ～ 0.4% よりも大幅に高くなります。洗浄条件、脱水効率、および周囲湿度のすべてが生産工程全体でフレークに異なる影響を与えるため、入口水分のバッチ間の変動が大きくなります。
• IV が低く、より変動しやすい。 使用後のボトルストリームからの rPET フレークは、すでに 1 回の溶融処理サイクルを経ているため、IV が低下します。一般的な rPET フレークの IV は 0.70 ～ 0.82 dl/g の範囲ですが、バージン ファイバーグレード チップの場合は 0.82 ～ 0.88 dl/g です。乾燥または紡糸ステップ中の加水分解により IV はさらに低下します。rPET では、IV が紡糸閾値を下回るまでのマージンはバージン材料よりも狭くなります。
• 残留汚染に対する感度。 よく洗浄された rPET フレークであっても、微量の接着剤残留物、混合色のベール投入からの着色剤、または非 PET ポリマー汚染が付着している可能性があります。紡糸温度では、これらの残留物はベース PET よりも早く分解し、変色、紡糸口金の汚れ、または端部破損の原因となるゲル粒子を生成する可能性があります。乾燥条件、特に温度と滞留時間は、未使用チップの場合には影響を及ぼさない形でこれらの汚染物質と相互作用します。

これら 3 つの要素は、rPET 紡糸の乾燥ステップが単に水を除去するだけではないことを意味します。これは、不可逆的な溶融加工ステップの前の最後の品質ゲートであり、エラーに対する許容度は厳しいです。

紡糸前の rPET フレークの水分目標

回転押出機に入る rPET フレークの水分目標は、リサイクル ラインが許容できる生産量とみなすものではなく、繊維の種類とデニールによって決まります。一般用途向けに rPET をペレット化するリサイクル ラインは、200 ～ 500 ppm の出口水分を受け入れる可能性があります。スピニングラインはそうではありません。

これらの目標は、同等の用途におけるバージン PET チップの目標と同じです。rPET はリサイクル材料として開始されたため、許容範囲が広くなりません。紡糸口金は、未乾燥のバージンチップからの IV 損失と未乾燥の rPET フレークからの IV 損失を区別しません。劣化のメカニズムと品質への影響は同じです。

紡績ラインに入る rPET フレークの乾燥シーケンス

3 ～ 8% の開始点から 50 ppm 未満の水分に到達するには、段階的なアプローチが必要です。この削減を 1 つのステップで効率的に達成できる単一の乾燥機タイプはありません。

ステージ 1: 機械的予備乾燥 (遠心乾燥機)

洗浄直後、遠心乾燥機で表面の水分の大部分が機械的に除去され、水分が 5 ～ 8% から約 1 ～ 3% に減少します。このステップでは熱乾燥に比べてエネルギーがほとんどかからず、下流の熱ステージの負荷が大幅に軽減されます。 rPET 紡糸ラインでは、機械的な予備乾燥を省略し、湿ったフレークを直接熱乾燥に送ることが、高いエネルギー消費と一貫性のない出口水分の両方の最も一般的な原因の 1 つです。

ステージ 2: 熱予備乾燥 (熱風)

130 ～ 160°C の熱風乾燥により、水分が約 1 ～ 3% から 0.1 ～ 0.5% に減少します。ペレット化で停止するリサイクル ラインの場合、多くの場合、この段階で十分です。紡糸ラ​​インの場合、これは最終ステップではなく準備ステップです。出口の水分 0.1 ～ 0.5% (1,000 ～ 5,000 ppm) は依然として紡糸閾値より 20 ～ 100 倍高いです。

ステージ 3: 乾燥剤ホッパーの乾燥 — 紡糸特有の重要なステージ

乾燥剤ホッパードライヤーは、リサイクルラインで許容される水分と紡績グレードの水分の間のギャップを埋める段階です。露点-30℃～-40℃の乾燥空気を密閉ホッパーに160～180℃で4～6時間循環させます。モレキュラーシーブ乾燥剤は循環空気から継続的に水分を除去し、出口水分を 50 ppm 未満に到達させ、確実に維持することができます。

特に rPET の場合、正しい露点と温度で乾燥剤ホッパーを乾燥させると、熱風だけでは不可能なことが実現します。ホッパーのサイズが正しく、乾燥剤がスケジュールどおりに再生されれば、この段階への入口水分がバッチごとに異なる場合でも、一貫した 50 ppm 未満の出口水分が達成されます。この一貫性により、紡糸グレードの rPET 乾燥では乾燥剤ステージがオプションではなくなります。

rPET紡糸乾燥特有の3つの失敗ポイント

1. 回転バッチ量ではなく、リサイクル出力に合わせて乾燥剤ホッパーのサイズを設定する

生産規模のリサイクル ラインは、高スループットで継続的に生産物を生成します。紡績ライン、特にパイロット ライン、特殊繊維ライン、および複数の製品タイプを実行するラインは、多くの場合、可変スループットのバッチまたはセミバッチ モードで稼働します。連続大量出力向けにサイズ設定された乾燥剤ホッパードライヤーは、実際の紡糸バッチ量に対してオーバーサイズで動作します。これは、フレークが設計された滞留時間よりも長くホッパー内に留まり、移送点で水分を再吸収する危険性があることを意味します。あるいは、ホッパーに繰り返し部分的に負荷がかかり、乾燥ゾーン内の露点安定性が損なわれます。

正しいアプローチは、上流のリサイクル ラインの定格容量ではなく、乾燥サイクルごとに押出機に供給される実際のバッチ量に合わせて乾燥剤ホッパーのサイズを決定することです。

2. 乾燥機と押出機の供給口の間の密封された移送を無視する

水分が 50 ppm 未満になるまで乾燥された rPET フレークは、暴露後数分以内に周囲の空気から水分を再吸収します。乾燥剤ホッパーの出口と押出機の供給口の間に、密閉されていないシュート、開いたホッパーの蓋、またはパージなしのゆっくりとした重力供給などの開いた移送ポイントがあると、乾燥サイクル全体が元に戻される可能性があります。この故障モードは、紡糸グレードの湿気に敏感な搬送システムを採用せずにリサイクル乾燥機を改造した rPET 紡績ラインでよく見られます。

3. リサイクルラインの温度プロファイルを紡績グレードのrPETに適用する

一部のリサイクル事業者は、乾燥時間を短縮するため、または性能が低下した乾燥剤システムを補うために、乾燥温度を 180°C 以上に上げます。ペレット化ラインでは、185 ～ 200°C での穏やかな熱酸化による表面の黄変は許容できる場合があります。ファインデニールのフィラメントを供給する紡績ラインではそうではありません。熱酸化による変色は糸に直接現れ、下流で修正することはできません。乾燥剤システムの性能低下に対する正しい対応は、温度の上昇ではなく、乾燥剤の再生または交換です。

rPET 紡糸用の乾燥機の選択: 指定する内容

rPET 紡糸統合用の乾燥剤ホッパー ドライヤーを指定または評価する場合、次のパラメータが最も重要です。

• ホッパー入口のプロセス空気露点。 空気温度だけでなく、乾燥ホッパーに入る空気の露点によって、出口水分が 50 ppm 未満に達成できるかどうかが決まります。紡糸グレードの rPET の最低値として、ホッパー入口の露点を -30°C ～ -40°C に指定します。露点を指定せずに温度のみを指定する乾燥機では、紡糸への適性を評価するために必要な情報が得られません。
• 回転バッチ量に合わせたホッパー容量。 パイロットおよび短期間の rPET 紡糸の場合、通常は 6L ～ 45L の範囲のホッパー容量が適切です。これは、定期的な再装填を行わずに代表的なバッチを乾燥するのに十分な大きさであり、乾燥の均一性を妨げる過大なアイドル容積を避けるのに十分な小ささです。
• 乾燥剤の再生サイクルに関するドキュメント。 乾燥剤 (モレキュラーシーブ) は、露点性能を維持するために十分な温度と頻度で再生する必要があります。再生温度の仕様 (通常 280 ～ 300 °C) と再生トリガーを問い合わせてください。可変スループットの紡績アプリケーションでは、露点ベースのトリガーのみが時間ベースのトリガーよりも信頼性が高くなります。
• 押出機のフィードへの密閉された出口接続。 乾燥機の設計により、押出機の供給口への密封またはパージされた移送が可能であることを確認します。これはシステムレベルの要件であり、乾燥機のみの仕様ではありませんが、乾燥機の出口の形状は密閉された搬送ハードウェアと互換性がある必要があります。

Shengbang の rPET 紡糸用途向け乾燥機

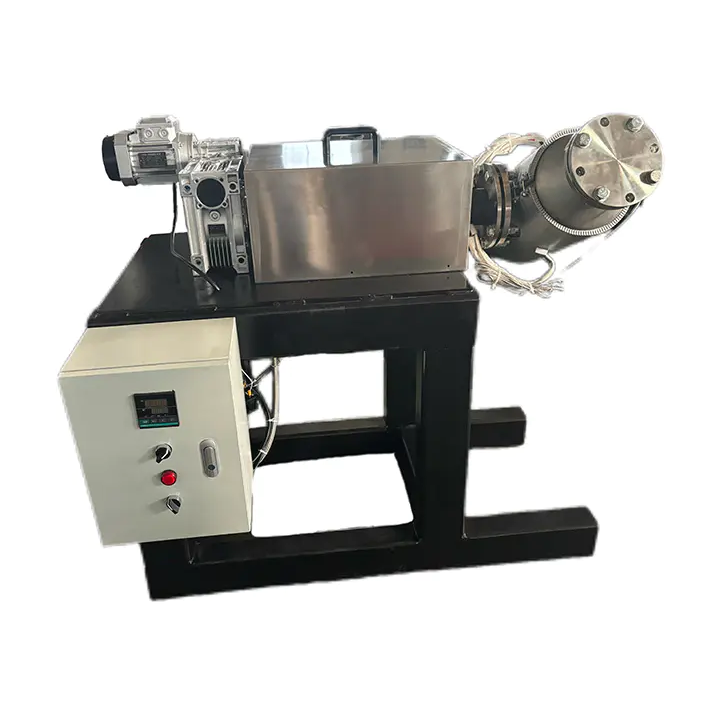

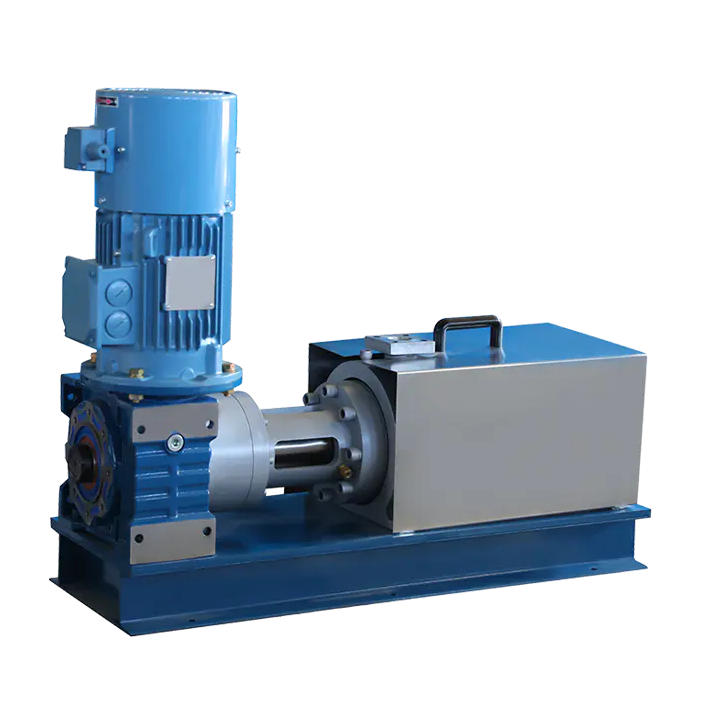

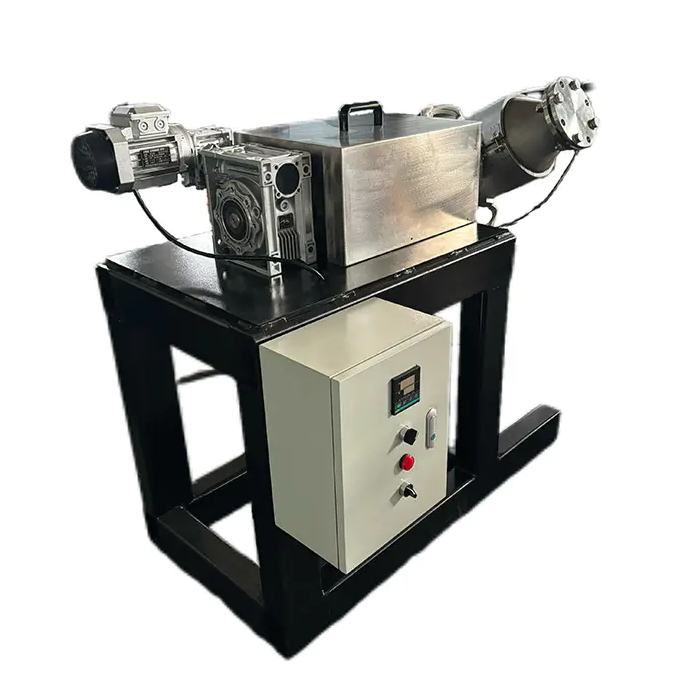

シェンバンさん 紡績機用乾燥機 は、一般的なリサイクル ライン乾燥機を応用したものではなく、紡糸統合用途の乾燥要件に合わせて特別に構築されています。ホッパー容量は 6L、12L、45L があり、パイロット ライン、実験室規模の紡糸試験、rPET フレークが原料となる短期特殊繊維生産のバッチ量に適合するように設計されています。

乾燥機は、入力された rPET フレークの出口水分が 30 ppm 未満を達成するのに適した最大 250°C の乾燥温度で動作します。 Shengbang の社内紡糸実験室を通じて検証されており、乾燥性能は汎用仕様から推定されるものではなく、実際の rPET 紡糸条件下で検証されます。

rPET フレークを既存の紡績ラインに統合する工場、または rPET 繊維プロセスを開発する研究機関やパイロット プラントに対して、Shengbang の技術チームは、原料の水分プロファイル、ターゲット繊維の種類、および押出機の処理量に合わせた、遠心予備乾燥から乾燥剤仕上げまでの完全な乾燥シーケンスについてアドバイスできます。特定の rPET 紡糸乾燥要件については、Jiaxing Shengbang Mechanical Equipment Co., Ltd. に直接お問い合わせください。
